海力醫生包裝線監控系統
日期:2014-12-23 14:41:27
海南海力醫生藥業集團有限公司
包裝線監控系統
工作流程描述:
當包裝盒進行噴碼后,流到傳輸帶,進入掃描環節。當感應器感應到物體時,發送相關指令給掃描頭,觸發激光頭打開掃描條碼。掃描有以下三種情況:
(1)
如果條碼正確,監控系統記錄此次掃描的狀態(為正確);并記錄當前掃描數量
(2)
如果不正確,則提示紅燈報警,并提示狀態(為錯誤);
(3)
有感應到物體,但可能由于此條碼不能識讀或掃描頭沒讀到,此時也提示報警
如此循環。直至此批次條碼掃描完。
備注說明:
(1)
掃描的數據不作保存,但可以顯示掃描過的數據和顯示當前掃描的數量。
(2)
掃描報錯的條碼,顯示報錯狀態,顯示該錯誤條碼。
(3)
掃描頭只有在觸發的情況下,才打開
軟件控制系統:

掃描模塊:

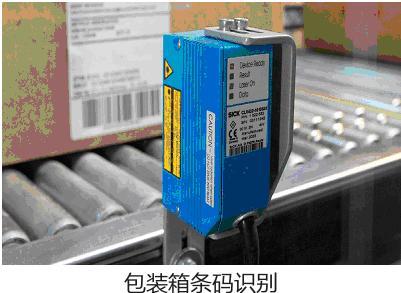

1.采用SICK工業掃描頭CLV610(多線),感應器及接線盒
2.當感應器感應到物體時,發送指令給掃描頭,觸發掃描頭打開掃描條碼
3.感應到物體但掃描不到條碼時,也可以發送指令給回監控系統
4.配合支架去調整掃描頭的擺放位置和掃描角度。(如何處理)

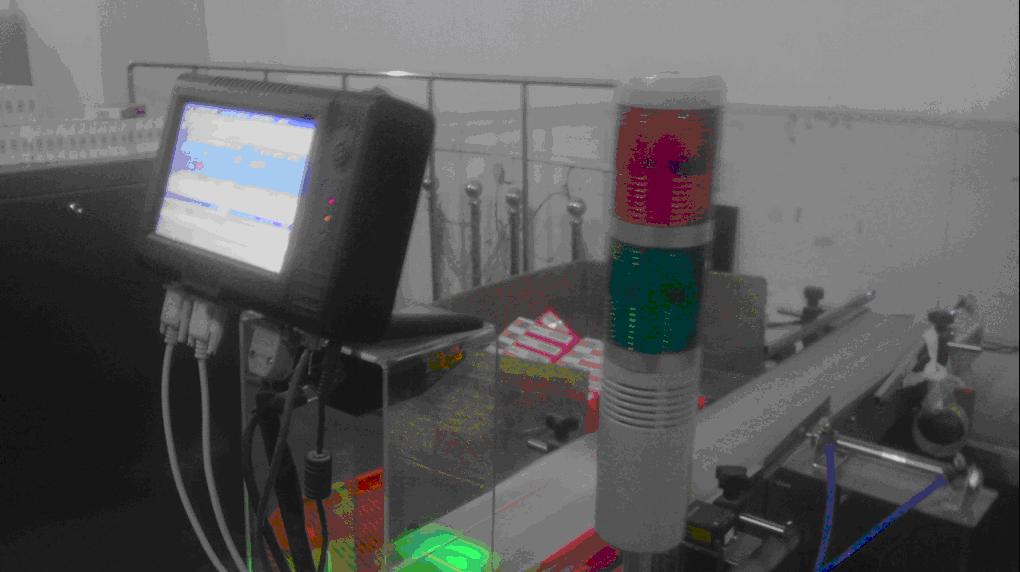

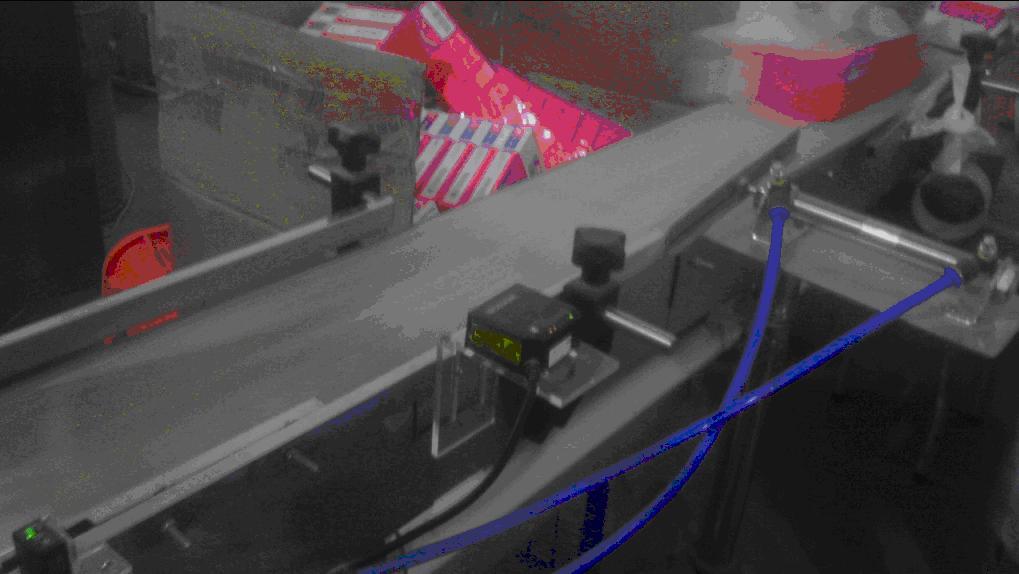

現場掃描圖:
